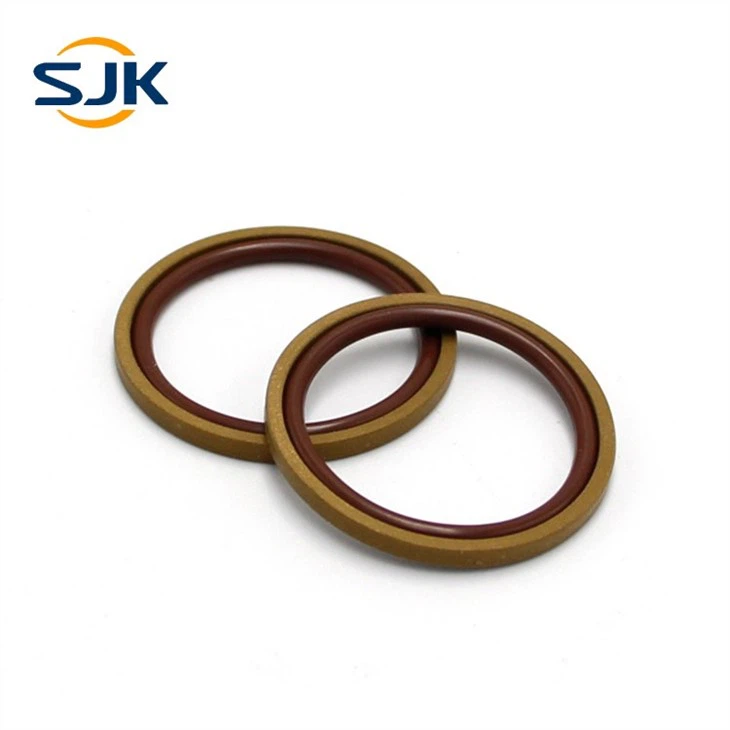

Rotačný Glyd Ring

Veľkosť: Štandardná alebo vyrobená na mieru

Materiál: Medený modifikovaný PTFE plus NBR, FKM, ako potrebujete

Čo je to rotačný glydový krúžok

Rotačný glyd krúžok sa skladá z gumového O-krúžku a PTFE krúžku. V kombinácii je O-krúžok prvkom na aplikáciu sily ako pružný prvok a mriežkový krúžok je dvojčinné tesnenie. Nízke trenie, žiadne tečenie, malá štartovacia sila, vysoká odolnosť voči tlaku. Podľa polohy použitia sa dá rozdeliť na krúžok s otvorom a glydový krúžok hriadeľa

Výhody glydového krúžku

1) Vynikajúci statický tesniaci výkon.

2) Môže byť povolená veľká extrúzna medzera.

3) Trenie je malé, trenie generuje menej tepla a nedochádza k javu tečenia.

4) Štruktúra drážky je jednoduchá a dá sa z nej vytvoriť integrovaný piest. Inštalačná drážka je v súlade s medzinárodnou normou ISO7425/2.

5) Dobrá odolnosť proti opotrebovaniu a dlhá životnosť,

6) Spojovacia plocha sa neprilepí počas dlhej doby nečinnosti alebo skladovania.

7) Vhodné pre väčšinu hydraulických olejov a najmodernejšie hardvérové ​​materiály.

8) Vynikajúca odolnosť voči tlaku

Záležitosti, ktoré si vyžadujú pozornosť pri konštrukcii rotačného glydového krúžku

1) Konštrukčné požiadavky na drážku glydového krúžku

Rozumná konštrukcia drážky tesniaceho krúžku je nevyhnutným predpokladom na to, aby tesniaci krúžok hral svoje výhody. Preto je potrebné nahliadnuť do príslušných noriem a špecifikácií alebo do príručky rodiny Guangzhou, aby ste získali primeraný návrh drážky. Tu je potrebné pripomenúť, že veľkosť radiálnej vôle ovplyvní tesniaci tlak. Veľkosť otvoru hriadeľa a veľkosť prierezu klzného krúžku s rôznymi veľkosťami a špecifikáciami môžu tiež ovplyvniť výber radiálnej vôle, čo si vyžaduje osobitnú pozornosť

2) Olovo v uhlovom dizajne

S ohľadom na neskoršiu montáž tesniaceho krúžku, piestna tyč a hydraulický červený valec musia byť navrhnuté s príslušnými vodiacimi skoseniami tak, aby uľahčili montáž tesniaceho krúžku a nespôsobili ľahko poškriabanie alebo poškodenie tesniaceho krúžku.

3) Požiadavky na drsnosť

Spoľahlivosť a životnosť tesniaceho krúžku do značnej miery závisia od kvality a drsnosti povrchu tesniaceho povrchu. Škrabance a škrabance ovplyvnia nielen tesniaci výkon, ale tiež zvýšia opotrebovanie tesnenia, čo spôsobí predčasné zlyhanie tesnenia

Okrem požiadaviek na Ra a Rz tesniaceho povrchu, aby bolo tesnenie odolnejšie, by sa mal kontrolovať pomer dĺžky ložiska Rmr (d) obrysu tesniaceho povrchu. Vo všeobecnosti sa vyžaduje Rmr (=70 percent ).

Inštalačné požiadavky pre rotačný glyd krúžok

1) Ak skosenie nie je zavedené do piestnej tyče, je potrebné montážne puzdro.

2) Odhrotujte a skoste a zakryte koniec závitu skrutky, aby ste zabránili poškriabaniu tesnenia.

3) Všetky obrobky musia byť vyčistené a zbavené popola, nečistôt a iných vonkajších častíc.

4) Počas inštalácie je lepšie naniesť na tesniaci prvok tuk alebo olej, aby bola inštalácia jednoduchšia a pohodlnejšia. Je však potrebné zabezpečiť kompatibilitu medzi tesniacimi materiálmi a týmito mazivami. Nie je dovolené používať mazivá obsahujúce tuhé prísady.

5) Použitý inštalačný nástroj musí byť bez ostrých hrán.
